5.2. الدرس: طوبولوجيا المعالم

الطوبولوجيا جانب مفيد من جوانب طبقات البيانات المتجهية، لأنها تقلّل الأخطاء مثل التداخل أو الفجوات.

على سبيل المثال: إذا اشترك معلمان في حدّ واحد، وحرّرت هذا الحد باستخدام الطوبولوجيا، فلن تحتاج إلى تحرير معلم أولًا ثم الآخر، ومحاذاة الحدود بعناية كي تتطابق. بل يمكنك تحرير حدّهما المشترك وسيتغيّر المعلمان كلاهما في الوقت نفسه.

هدف هذا الدرس: فهم الطوبولوجيا من خلال الأمثلة.

5.2.1. ★★☆ تابع معنا: الالتقاط

يجعل الالتقاط التحرير الطوبولوجي أسهل، إذ يتيح لمؤشر الفأرة الالتقاط إلى الكائنات الأخرى أثناء الرقمنة. لضبط خيارات الالتقاط:

1. انتقل إلى عنصر القائمة Project ► Snapping Options....

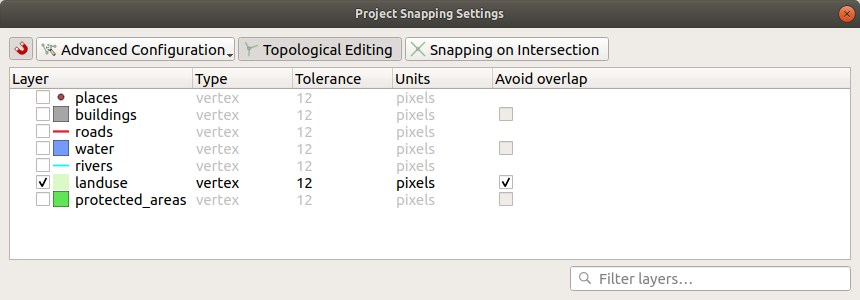

2. اضبط Snapping options: فعّل الالتقاط باستخدام الزر ^{Enable Snapping}، واختر Advanced Configuration، وفعّل الطبقة landuse مع Type رأس وتسامح قدره 12 بكسل:



3. تأكد من تحديد المربع في العمود Avoid overlap.

4. غادر نافذة الحوار.

5. حدّد الطبقة landuse وادخل في وضع التحرير ()

6. تحقّق (من خلال View ► Toolbars) من أن شريط الأدوات Advanced Digitizing مفعّل.

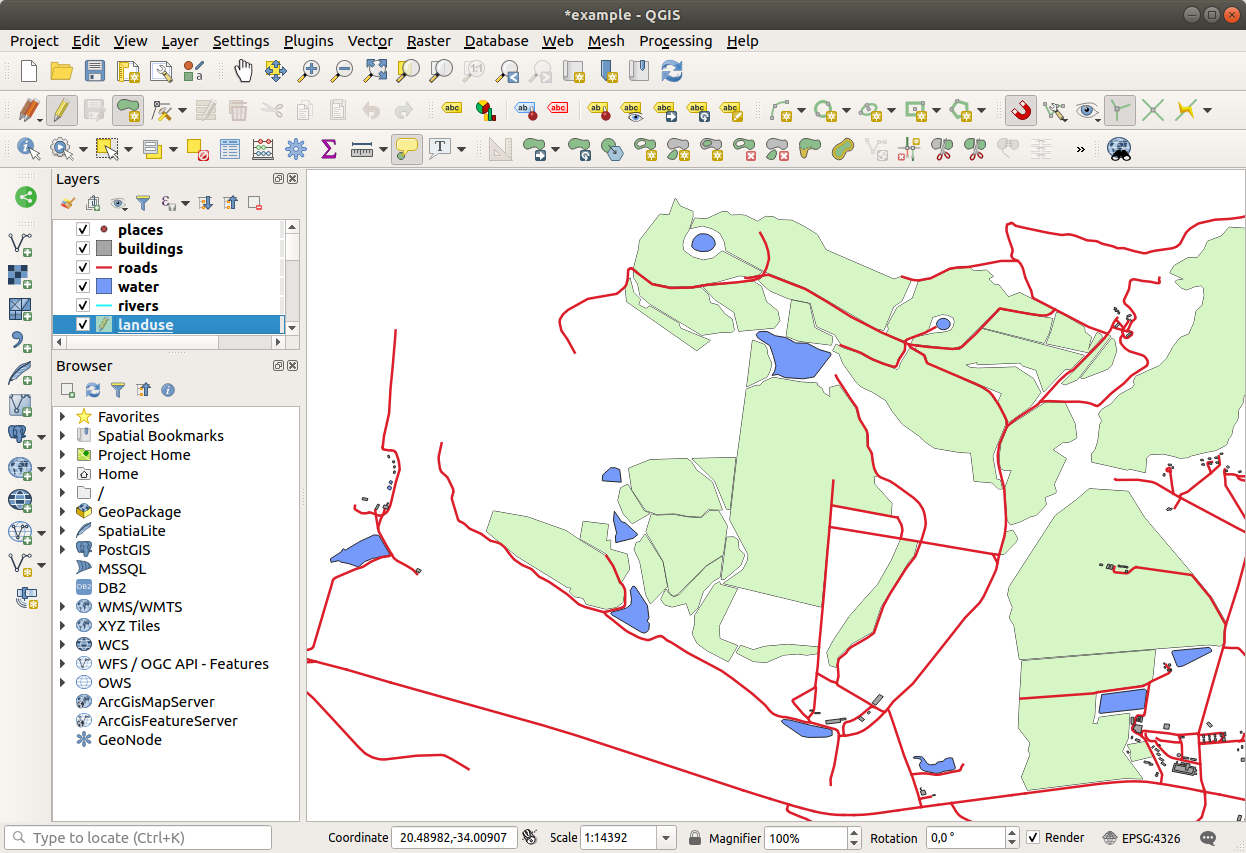

7. كبّر إلى هذه المنطقة (فعّل الطبقات والتسميات إن لزم الأمر):

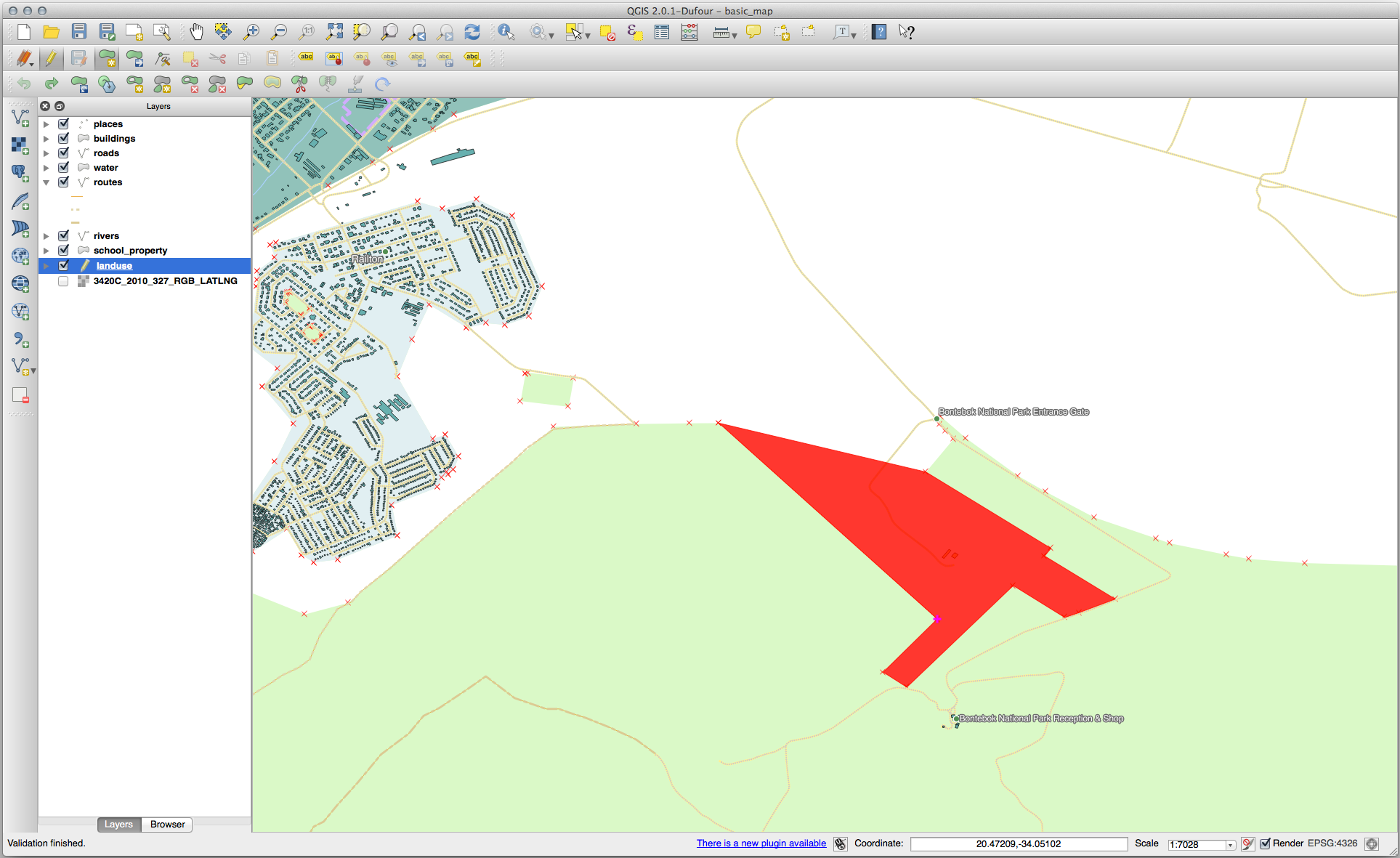

8. رقمن هذه المنطقة الجديدة (الافتراضية) الموضّحة باللون الأحمر:

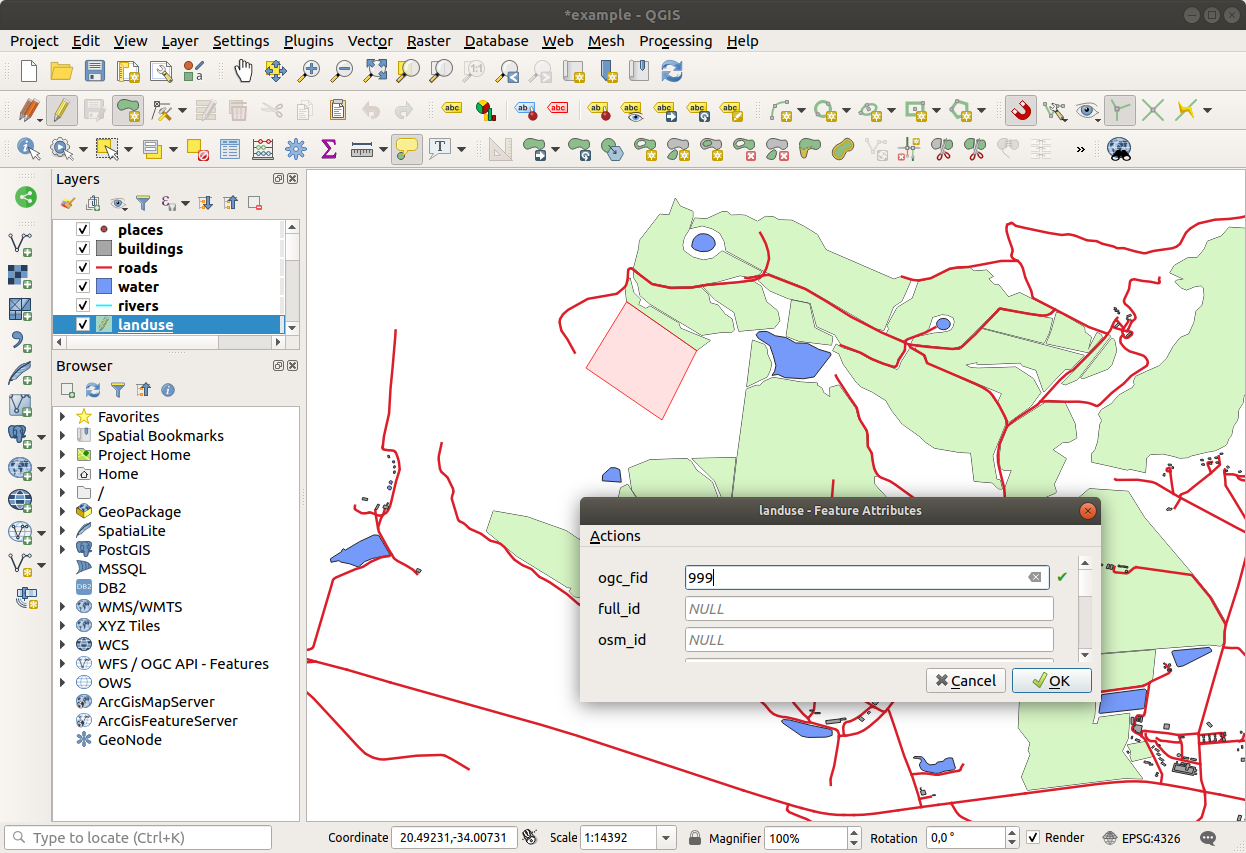

9. عندما يُطلب منك ذلك، أعطها القيمة 999 للحقل OGC_FID، ولا بأس في ترك القيم الأخرى دون تغيير.

   إذا كنت حريصًا أثناء الرقمنة، وسمحت للمؤشر بالالتقاط إلى رؤوس المناطق المجاورة، فستلاحظ أنه لن تكون هناك أي فجوات بين منطقتك الجديدة والمناطق المجاورة الموجودة.

10. لاحظ الأداتين ^undo و ^redo في شريط الأدوات Advanced Digitizing.

5.2.2. ★★☆ تابع معنا: تصحيح المعالم الطوبولوجية

قد تحتاج المعالم الطوبولوجية أحيانًا إلى التحديث. ففي منطقة دراستنا، تحوّلت إحدى المناطق إلى غابة، لذا تحتاج الطبقة landuse إلى تحديث. لذلك سنوسّع بعض معالم الغابات في هذه المنطقة ونضمّها:

بدلًا من إنشاء مضلعات جديدة لضم مناطق الغابات، سنستخدم أداة الرؤوس (Vertex Tool) لتحرير المضلعات الموجودة وضمّها.

1. ادخل في وضع التحرير (إن لم يكن نشطًا بالفعل)

2. اختر الأداة ^{Vertex Tool}.

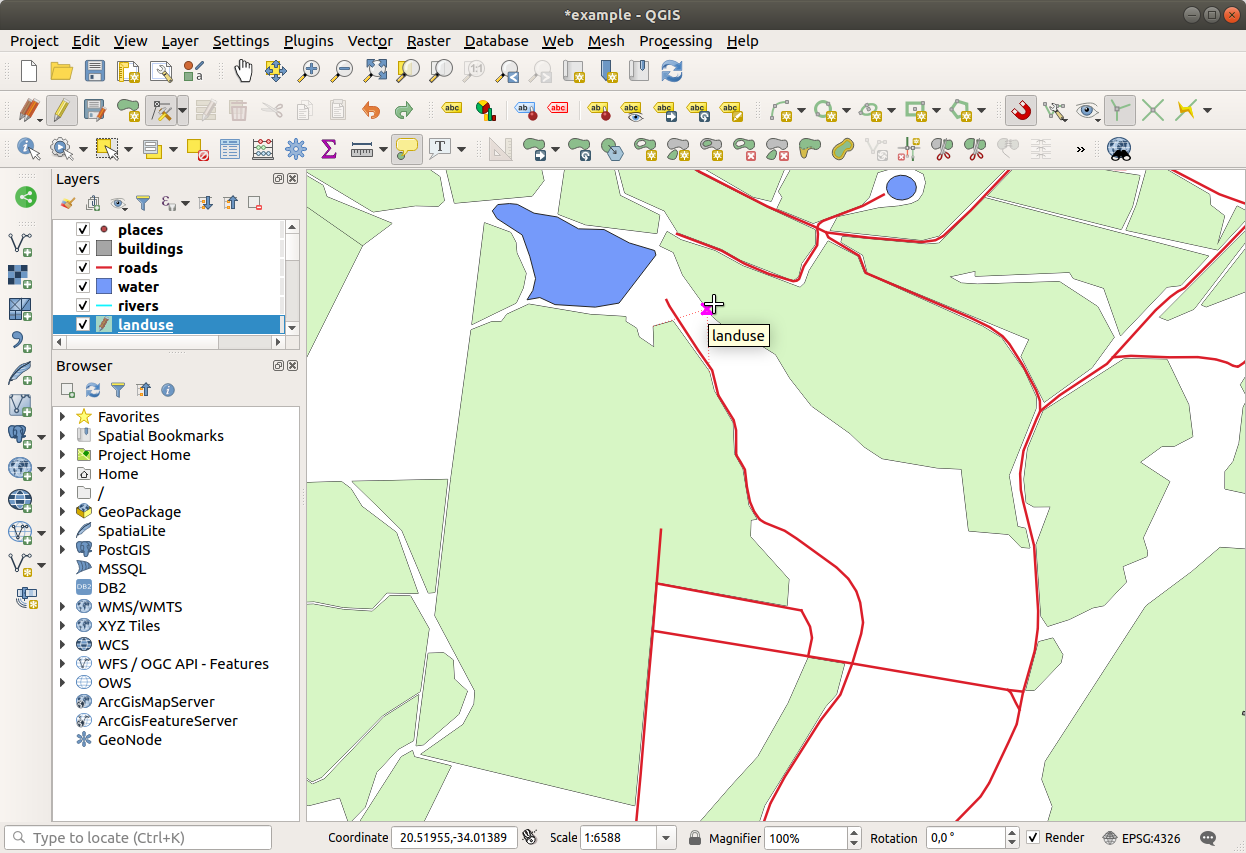

3. اختر منطقة غابة، وحدّد رأسًا، وانقله إلى رأس مجاور بحيث يلتقي معلما الغابة:



4. انقر على الرؤوس الأخرى والتقطها إلى أماكنها.

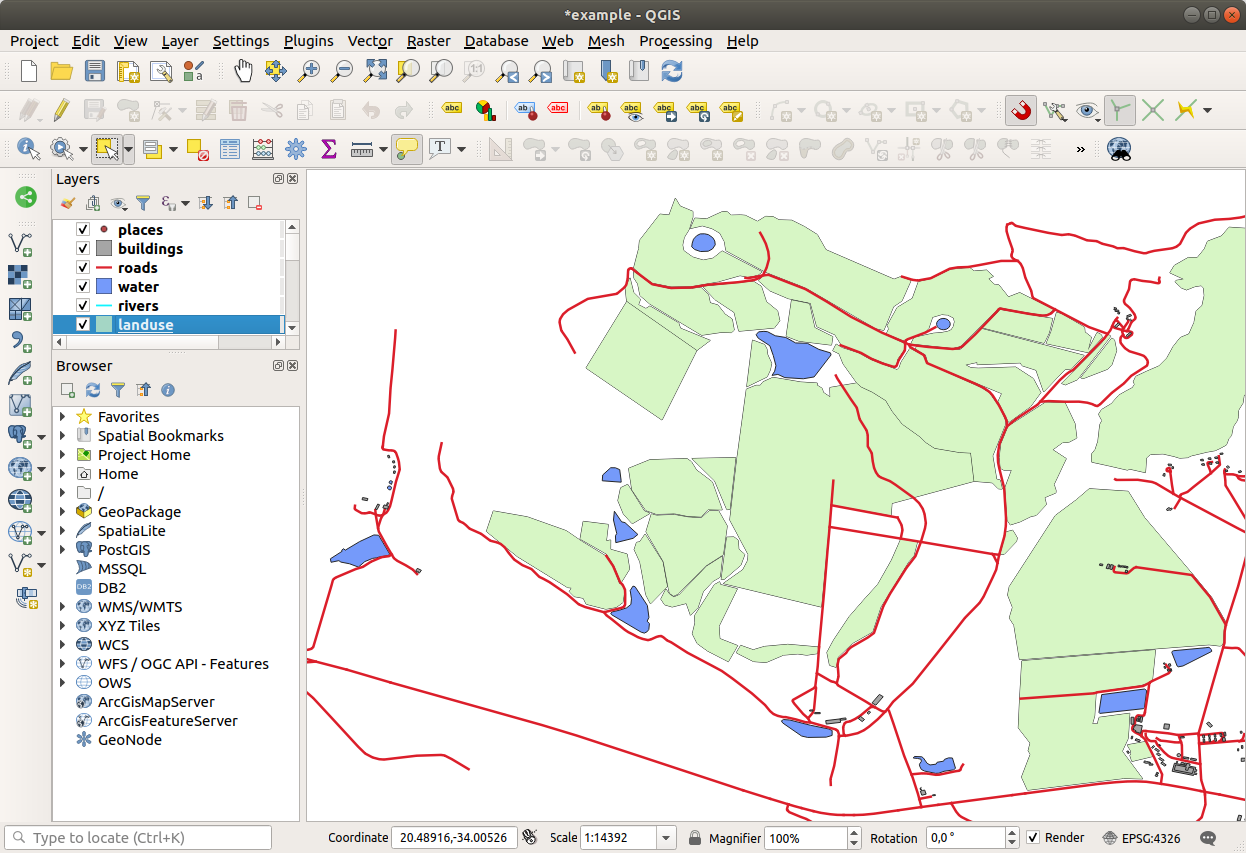

   يبدو الحد الصحيح طوبولوجيًا هكذا:



   تابع وضمّ بضع مناطق أخرى باستخدام أداة الرؤوس.

   يمكنك أيضًا استخدام الأداة ^{Add Polygon Feature} لملء الفجوة بين مضلعي الغابة. وإن كنت قد فعّلت Avoid overlap، فلن تحتاج إلى إضافة كل رأس على حدة - إذ ستُضاف تلقائيًا إذا تداخل مضلعك الجديد مع المضلعات الموجودة.

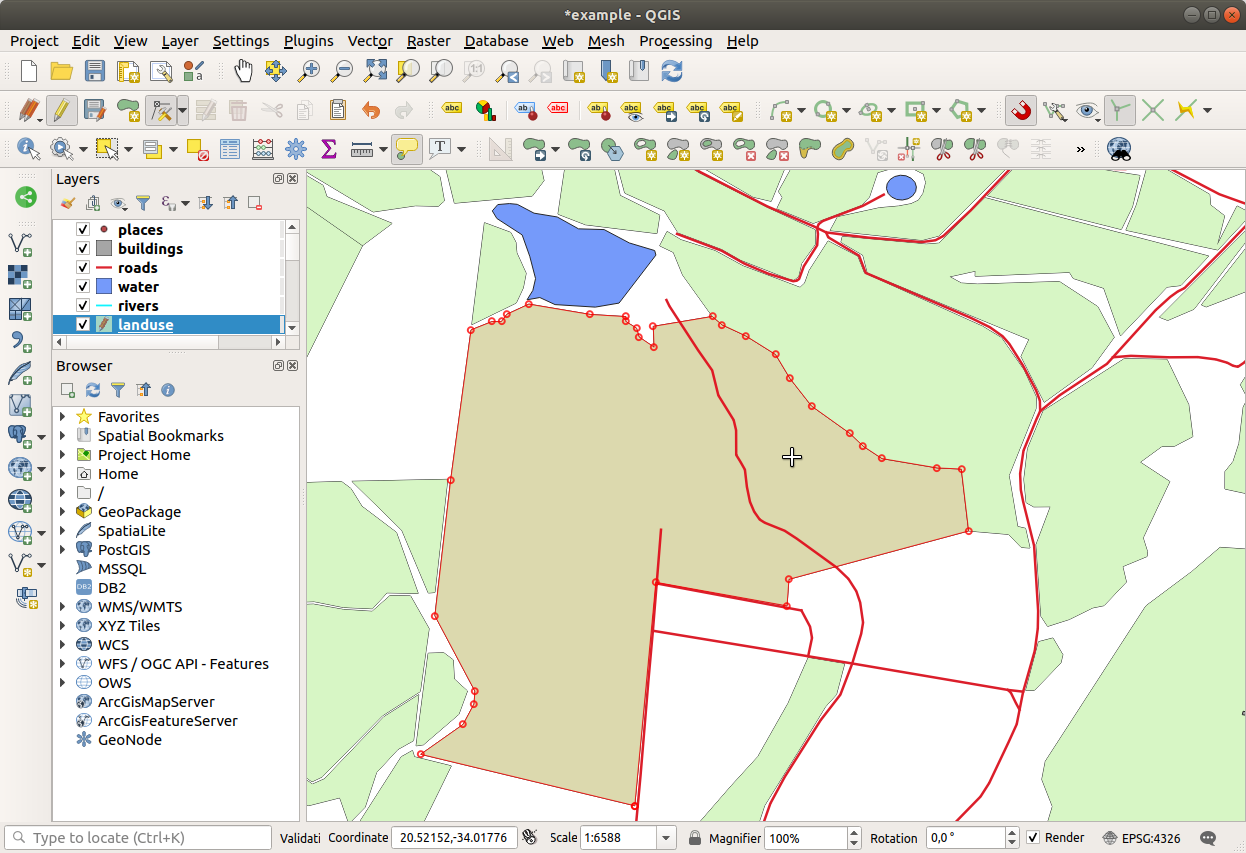

   إن كنت تستخدم بيانات المثال الخاصة بنا، فينبغي أن تكون لديك منطقة غابة تبدو على هذا النحو تقريبًا:

لا تقلق إن ضممت مناطق غابات أكثر أو أقل أو مختلفة.

5.2.3. ★★☆ تابع معنا: الأداة: تبسيط المعلم

سنواصل العمل على الطبقة نفسها لاختبار الأداة ^{Simplify Feature}:

1. انقر عليها لتفعيلها.

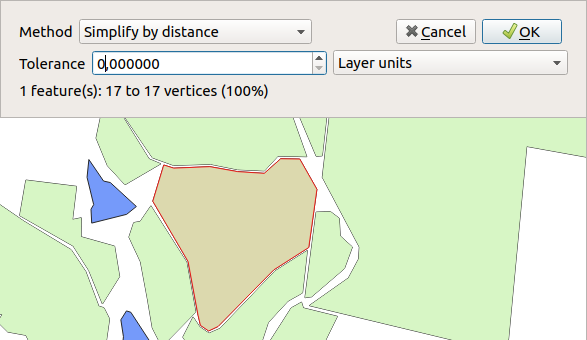

2. انقر على إحدى المناطق التي ضممتها باستخدام الأداة ^{Vertex Tool} أو الأداة ^{Add Polygon Feature}. سترى نافذة الحوار هذه:

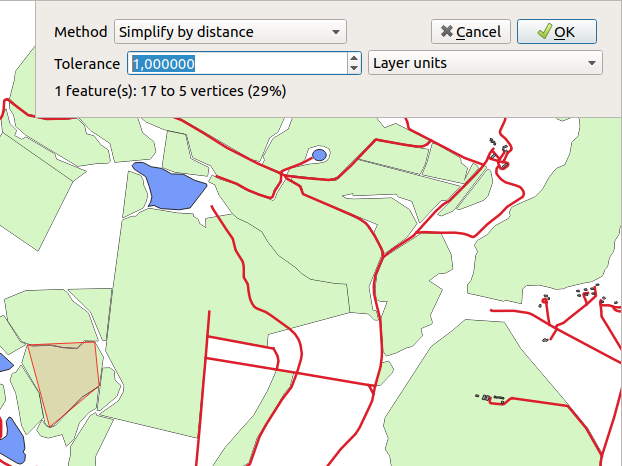

3. عدّل Tolerance ولاحظ ما يحدث:



   يتيح لك هذا تقليل عدد الرؤوس.

4. انقر على OK

تكمن ميزة هذه الأداة في أنها توفر لك واجهة بسيطة وسهلة للتعميم. لكن لاحظ أن الأداة تُفسد الطوبولوجيا. فالمضلع المبسّط لم يعد يشترك في الحدود مع المضلعات المجاورة له كما ينبغي. لذا فهذه الأداة أنسب للمعالم المستقلة.

قبل المتابعة، أعد المضلع إلى حالته الأصلية بالتراجع عن آخر تغيير.

5.2.4. ★★☆ جرّب بنفسك: الأداة: إضافة حلقة

تتيح لك الأداة ^{Add Ring} إضافة حلقة داخلية إلى معلم مضلع (أي قطع ثقب في المضلع)، ما دام الثقب محتوًى بالكامل داخل المضلع (ولا بأس بملامسة الحد). فمثلًا، إن كنت قد رقمنت الحدود الخارجية لجنوب أفريقيا واحتجت إلى إضافة ثقب لمملكة ليسوتو، فستستخدم هذه الأداة.

إذا جرّبت الأداة، فقد تلاحظ أن خيارات الالتقاط قد تمنعك من إنشاء حلقة داخل مضلع. لذا يُنصح بإيقاف الالتقاط قبل قطع الثقب.

1. عطّل الالتقاط للطبقة landuse باستخدام الزر ^{Enable Snapping} (أو استخدم الاختصار s).

2. استخدم الأداة ^{Add Ring} لإنشاء ثقب في منتصف شكل هندسي مضلع.

3. ارسم مضلعًا فوق المعلم المستهدف، كما لو كنت تستخدم الأداة ^{Add polygon}.

4. عند النقر بالزر الأيمن، سيظهر الثقب.

5. احذف الثقب الذي أنشأته للتو باستخدام الأداة ^{Delete Ring}. انقر داخل الثقب لحذفه.

الإجابة

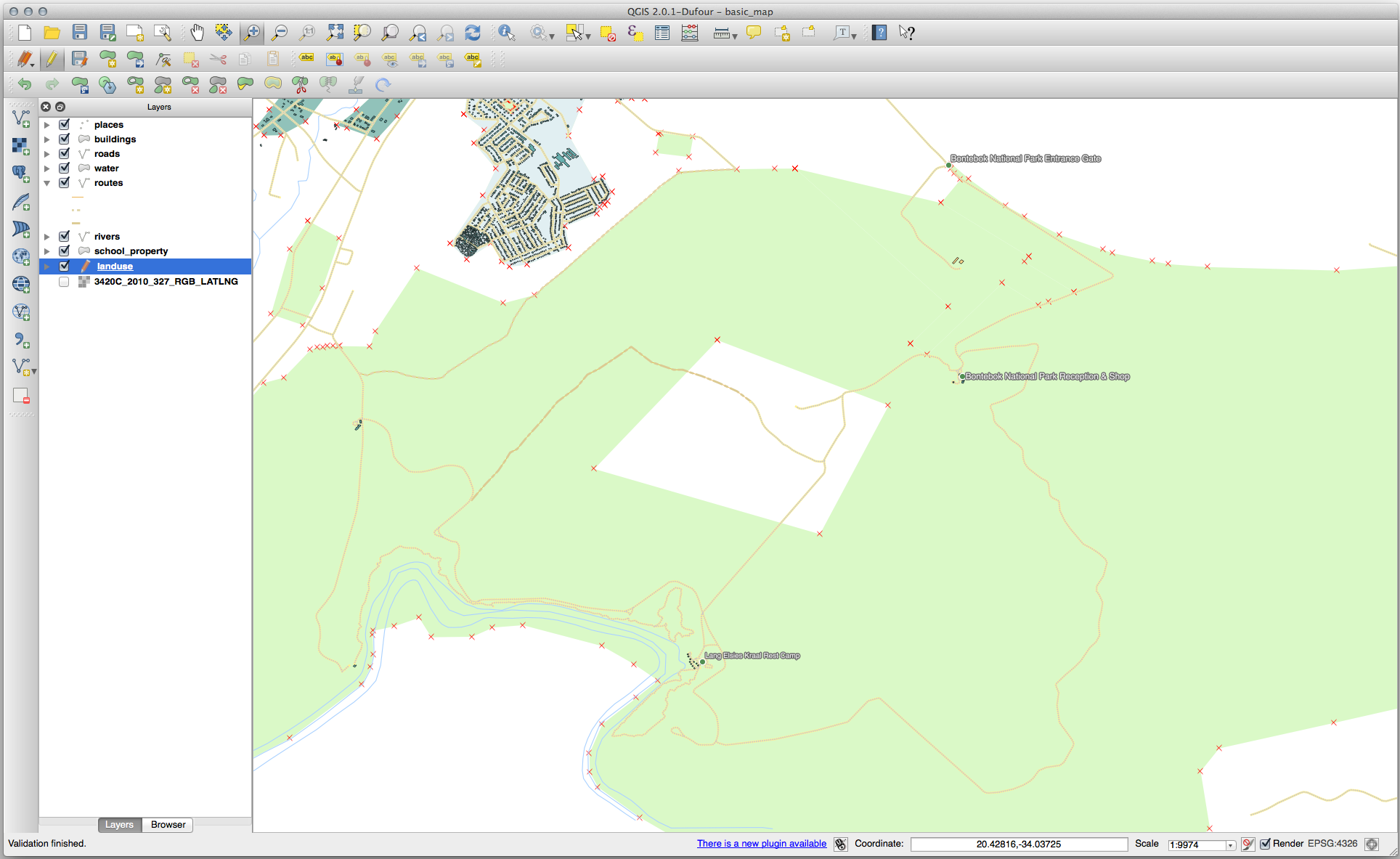

لا يهم الشكل الدقيق، لكن ينبغي أن تحصل على ثقب في منتصف معلمك، مثل هذا:

• تراجع عن تعديلك قبل متابعة التمرين الخاص بالأداة التالية.

5.2.5. ★★☆ جرّب بنفسك: الأداة: إضافة جزء

تتيح لك الأداة ^{Add Part} إضافة جزء جديد إلى معلم ما، غير متصل مباشرةً بالمعلم الرئيسي. فمثلًا، إن كنت قد رقمنت حدود البر الرئيسي لجنوب أفريقيا، ولم تُضف بعدُ جزر الأمير إدوارد (Prince Edward Islands)، فستستخدم هذه الأداة لإنشائها.

1. حدّد المضلع الذي تريد إضافة الجزء إليه باستخدام الأداة ^{Select Features by area or single click}.

2. استخدم أداة ^{Add Part} لإضافة منطقة خارجية منفصلة.

3. احذف الجزء الذي أنشأته للتو باستخدام أداة ^{Delete Part}.

   ملاحظة

   انقر داخل الجزء لحذفه.

الإجابة

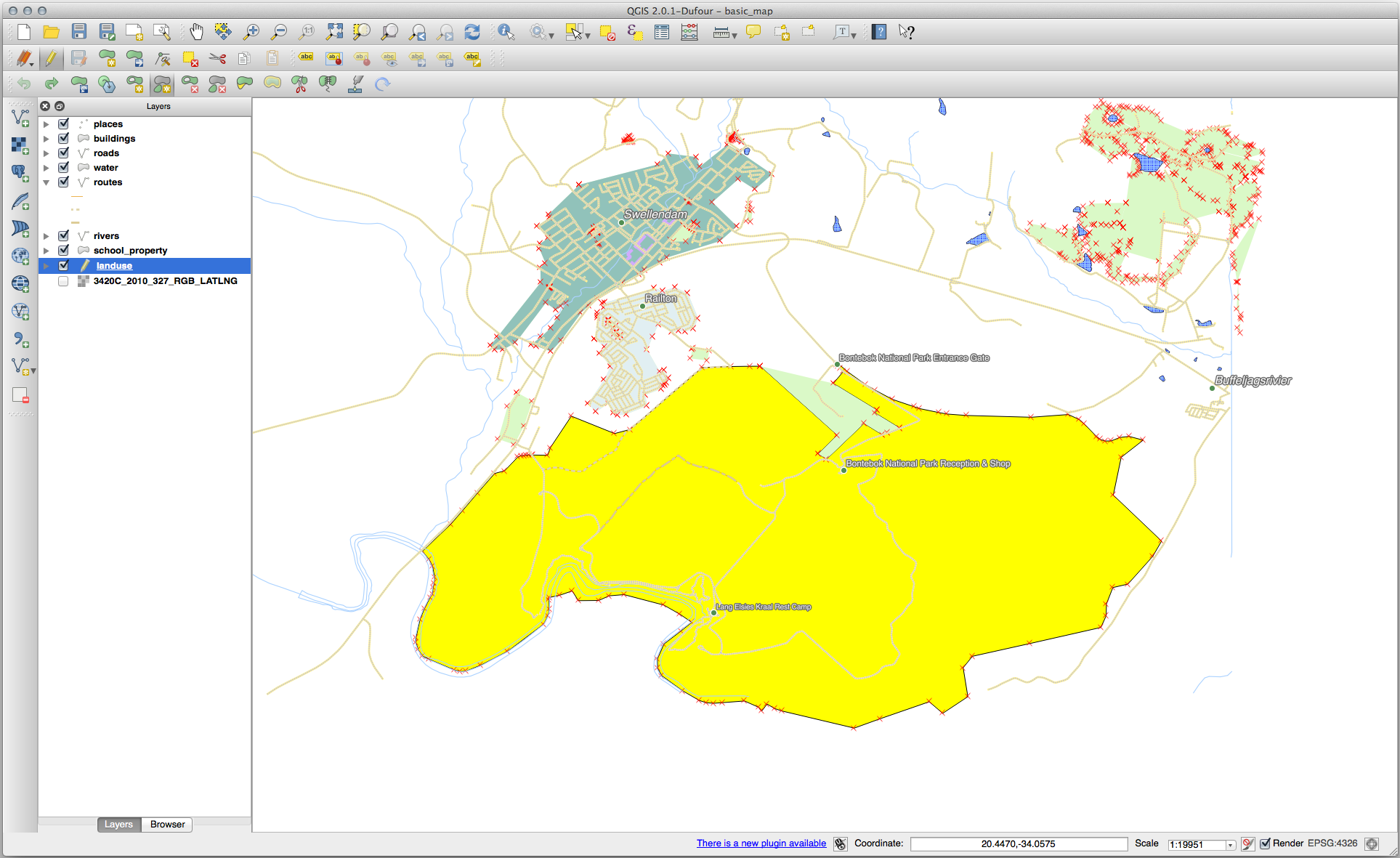

1. حدّد أولًا Bontebok National Park:



2. أضف الآن الجزء الجديد:



3. تراجع عن تعديلك قبل متابعة التمرين الخاص بالأداة التالية.

5.2.6. ★★☆ تابع معنا: الأداة: Reshape Features

تُستخدم أداة ^{Reshape Features} لتوسيع معلم مضلع أو قص جزء منه (على امتداد الحدود).

التوسيع:

1. حدّد المضلع باستخدام أداة ^{Select Features by area or single click}.

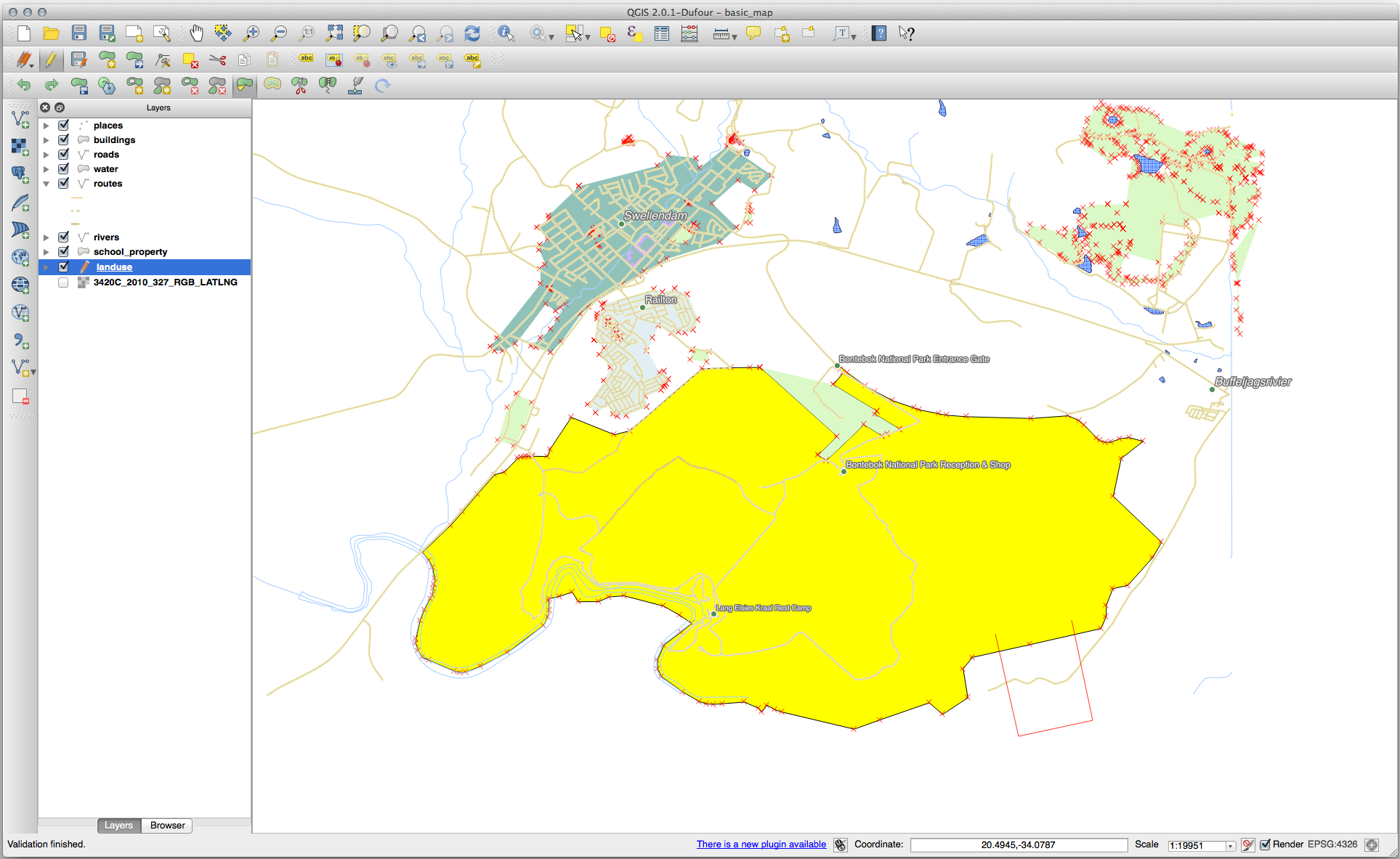

2. انقر بزر الفأرة الأيسر داخل المضلع لبدء الرسم.

3. ارسم شكلًا خارج المضلع. يجب أن يعود الرأس الأخير إلى داخل المضلع.

4. انقر بزر الفأرة الأيمن لإنهاء الشكل:

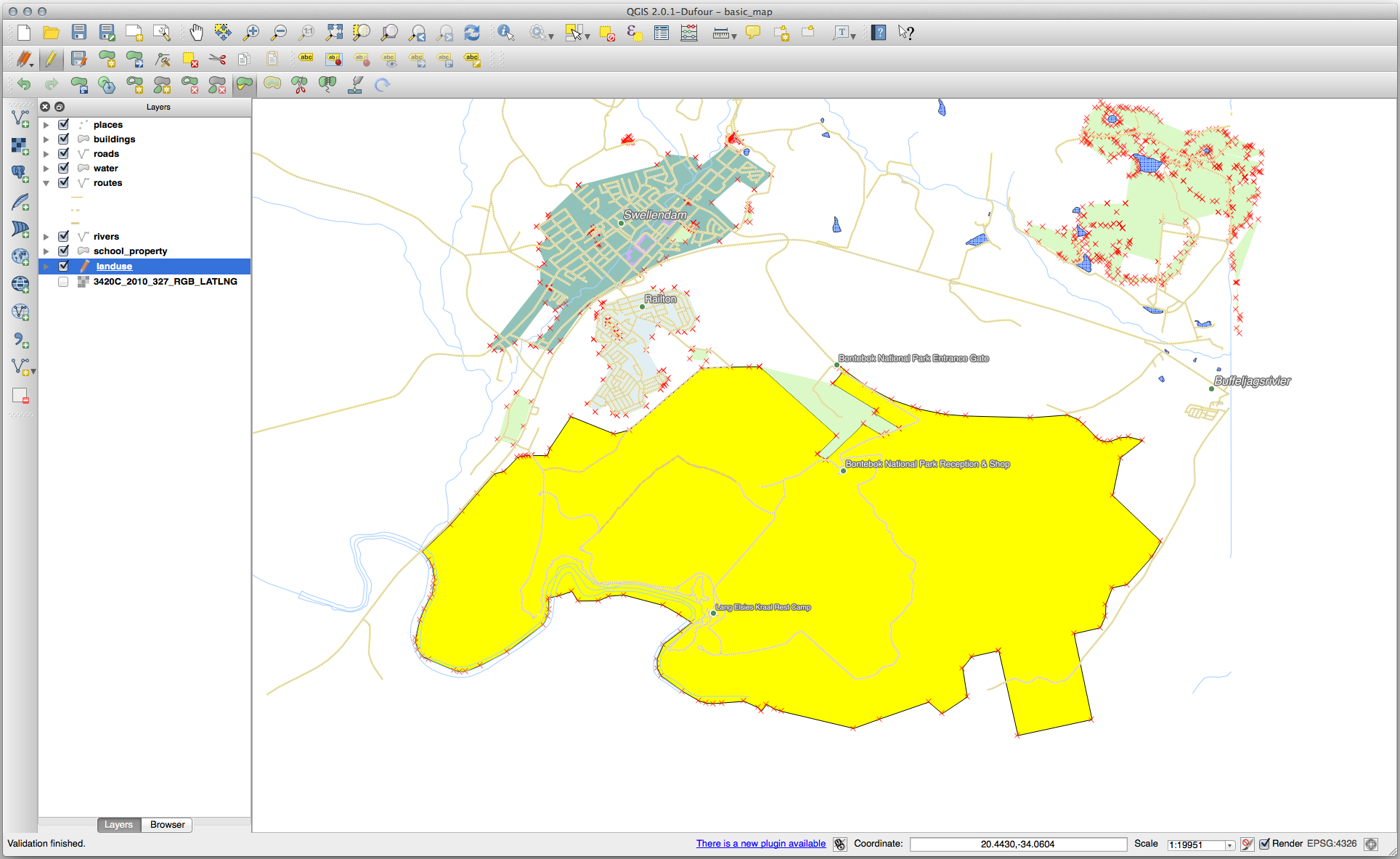

   سيعطيك هذا نتيجة مشابهة لما يلي:



قص جزء:

1. حدّد المضلع باستخدام أداة ^{Select Features by area or single click}.

2. انقر خارج المضلع.

3. ارسم شكلًا داخل المضلع. يجب أن يعود الرأس الأخير إلى خارج المضلع.

4. انقر بزر الفأرة الأيمن خارج المضلع:



   نتيجة ما سبق:



5.2.7. ★★☆ جرّب بنفسك: الأداة: Split Features

تشبه أداة ^{Split Features} أداة ^{Reshape Features}، إلا أنها لا تحذف أيًّا من الجزأين، بل تحتفظ بكليهما.

سنستخدم الأداة لفصل زاوية من مضلع.

1. حدّد أولًا طبقة landuse وأعد تفعيل الالتقاط لها.

2. اختر أداة ^{Split Features} وانقر على رأس لبدء رسم خط.

3. ارسم خط الحد الفاصل.

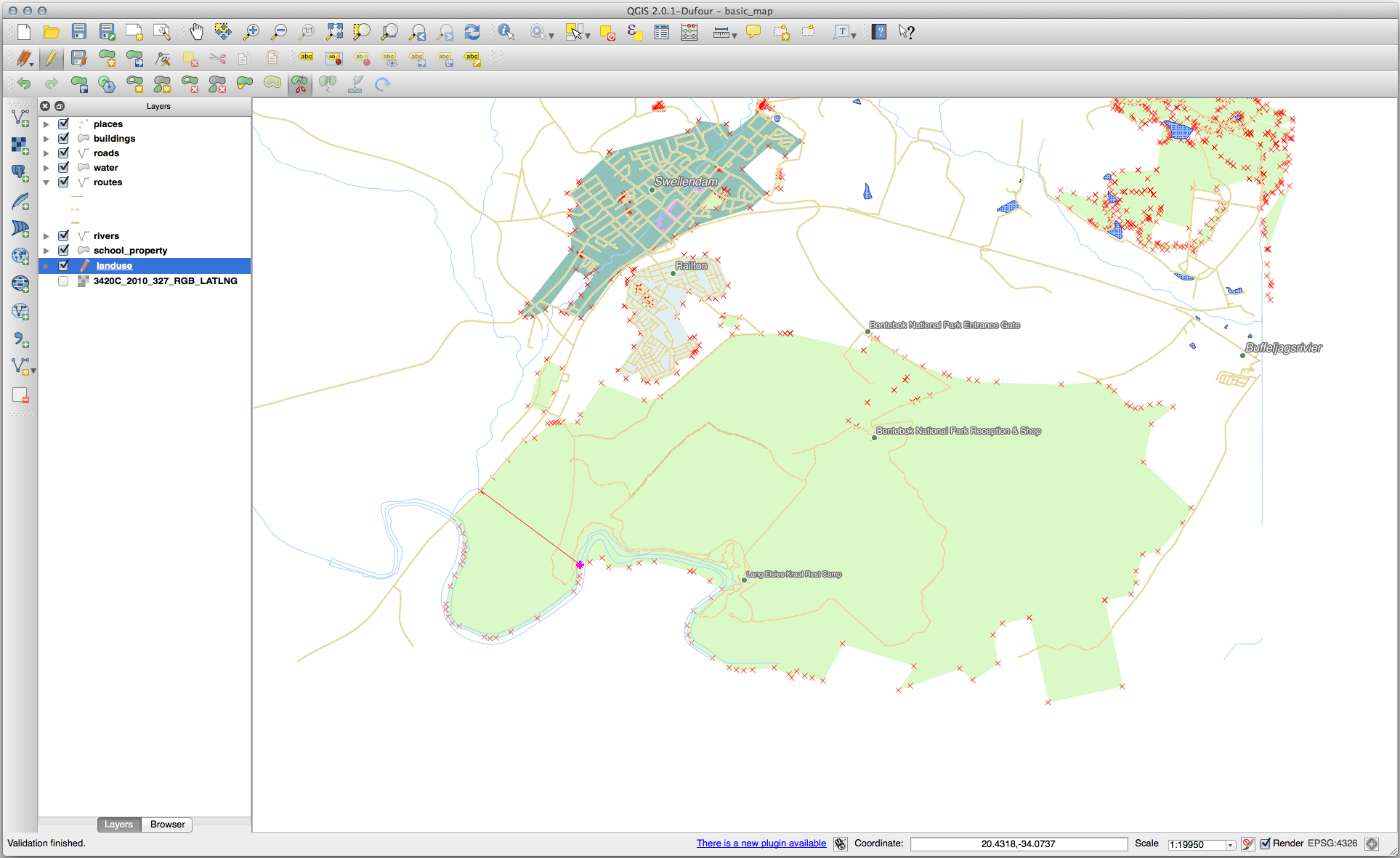

4. انقر على رأس في الجانب "المقابل" من المضلع الذي تريد تقسيمه، ثم انقر بزر الفأرة الأيمن لإكمال الخط:



5. قد يبدو عند هذه النقطة أن شيئًا لم يحدث، لكن تذكّر أن طبقة landuse تُرسم بلا خطوط حدود، لذلك لن يظهر خط التقسيم الجديد.

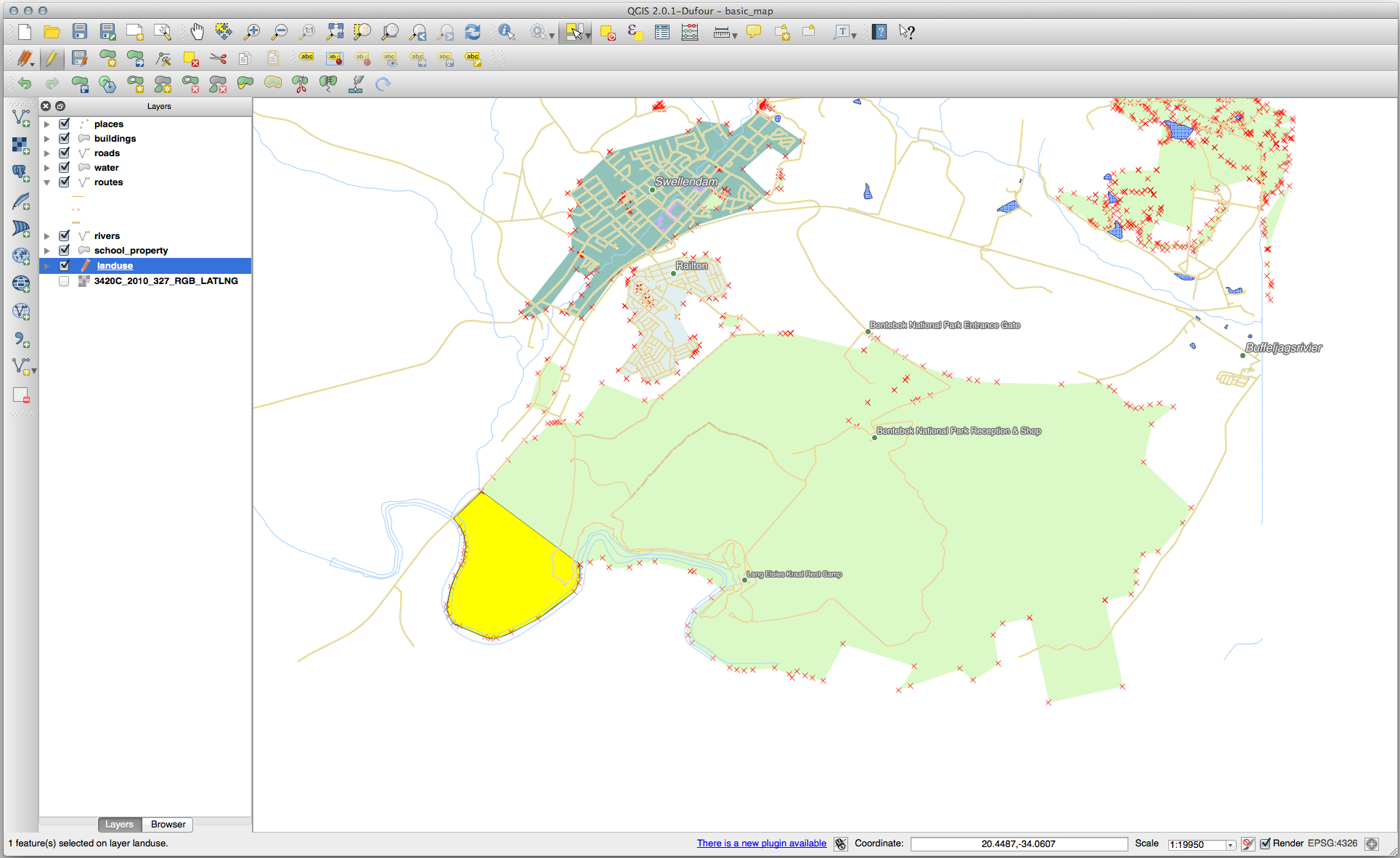

6. استخدم أداة ^{Select Features by area or single click} لتحديد الجزء الذي فصلته للتو؛ سيظهر المعلم الجديد الآن مُبرزًا:



5.2.8. ★★★ جرّب بنفسك: الأداة: Merge Features

سنعيد الآن ضم المعلم الذي فصلته للتو إلى الجزء المتبقي من المضلع:

1. جرّب الأداتين ^{Merge Selected Features} و ^{Merge Attributes of Selected Features}.

2. لاحظ الفروق بينهما.

الإجابة

• استخدم أداة ^{Merge Selected Features}، مع التأكد أولًا من تحديد المضلعين اللذين تريد دمجهما.

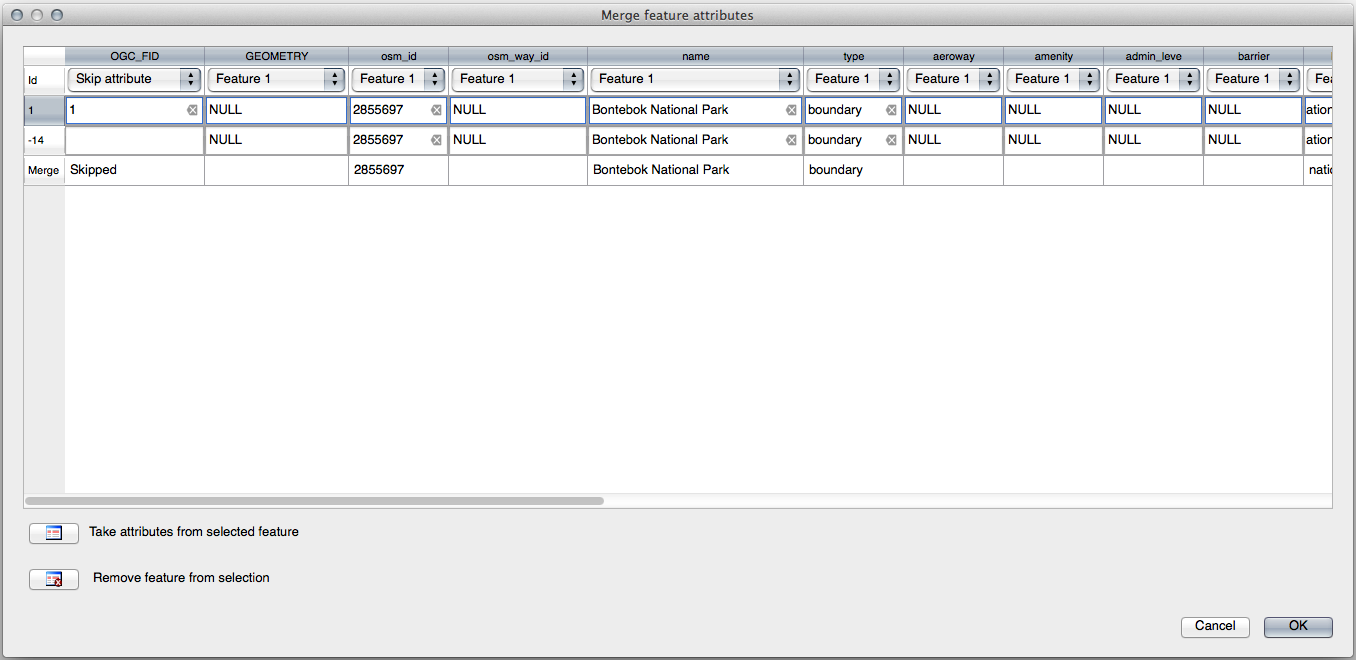

• استخدم المعلم الذي قيمة OGC_FID له 1 مصدرًا للبيانات الوصفية (انقر على مدخله في نافذة الحوار، ثم انقر على زر Take attributes from selected feature):

إذا كنت تستخدم مجموعة بيانات مختلفة، فمن المرجّح جدًّا ألا تكون قيمة OGC_FID للمضلع الأصلي 1. اختر ببساطة المعلم الذي له قيمة OGC_FID.

يؤدي استخدام أداة ^{Merge Attributes of Selected Features} إلى إبقاء الأشكال الهندسية منفصلة، لكنه يمنحها البيانات الوصفية نفسها.

5.2.9. الخلاصة

تحرير الطوبولوجيا أداة قوية تتيح لك إنشاء الكائنات وتعديلها بسرعة وسهولة، مع ضمان بقائها صحيحة طوبولوجيًّا.

5.2.10. ما التالي؟

أصبحت تعرف الآن كيف ترقمن أشكال الكائنات بسهولة، لكن إضافة البيانات الوصفية لا تزال مزعجة بعض الشيء! سنريك فيما يلي كيف تستخدم النماذج (Forms) لجعل تحرير البيانات الوصفية أبسط وأكثر فاعلية.
